碳化硅半導體憑借其寬禁帶、高擊穿電場、高熱導率等優異性能，正成為下一代功率半導體和射頻器件的核心材料，在新能源汽車、5G通信、軌道交通、高端照明等領域展現出巨大潛力。從材料制備到器件制造的整個產業鏈，其技術壁壘極高，涉及多達22種以上的關鍵工藝設備，過程復雜且充滿挑戰。

一、 材料端：晶體生長的“極限挑戰”
碳化硅器件的制造難度，首先根植于其材料本身的特性。與成熟的硅基半導體相比，碳化硅的制造起點——晶體生長，就極為困難。

1. 生長條件苛刻：碳化硅需要在高達2000°C以上的高溫下進行氣相沉積或物理氣相傳輸生長，對反應腔室的耐高溫、耐腐蝕性要求極高。
2. 晶體缺陷控制難：碳化硅存在多種多型體（如4H-SiC、6H-SiC），需要精確控制生長條件以獲得單一、高質量的目標晶型。晶體中微管、位錯等缺陷的控制難度遠高于硅，直接影響后續器件的性能和良率。

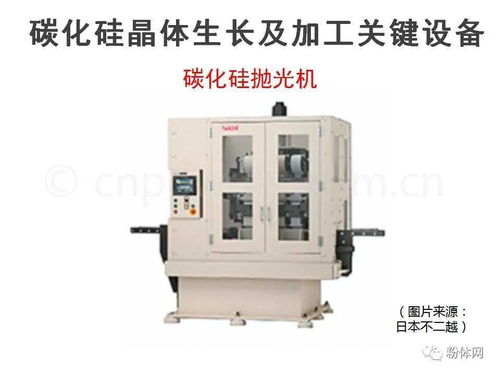

3. 襯底加工難度大：碳化硅硬度極高（莫氏硬度9.2，僅次于金剛石），切割、研磨、拋光等加工過程耗時耗力，且容易引入損傷層，需要特殊的減薄、CMP（化學機械拋光）設備和技術。

二、 器件制造：22種以上關鍵工藝設備的精密協作
在獲得高質量的碳化硅襯底后，進入更為復雜的器件制造環節。一條完整的碳化硅功率器件（如MOSFET、SBD）生產線，其核心工藝設備種類繁多，技術要求嚴苛。

核心工藝環節及關鍵設備包括：
1. 外延生長：需要在襯底上生長出高質量的外延層，這是器件功能層的基礎。這需要專用的高溫化學氣相沉積設備，對溫度均勻性、氣體流量控制精度要求極高。
2. 離子注入與高溫退火：由于碳化硅的高化學穩定性，雜質擴散極難，必須采用離子注入進行摻雜。但注入后的雜質激活需要超過1600°C的超高溫退火爐，以防止碳化硅表面在高溫下分解，通常需要特殊的腔室環境（如氬氣保護或碳覆蓋技術）。
3. 柵氧生長與界面態控制：對于MOSFET等器件，柵極氧化層的質量至關重要。碳化硅/SiO2界面存在高密度的界面態，嚴重影響溝道遷移率和器件可靠性。這需要極其精確的氧化爐和退火爐，以及創新的界面鈍化工藝。
4. 光刻與刻蝕：器件圖形化需要深紫外光刻機（DUV）甚至更先進的設備。碳化硅的刻蝕同樣困難，干法刻蝕需要高密度等離子體刻蝕機，以應對其高硬度；有時也需要特殊的濕法刻蝕工藝。
5. 金屬化與互聯：形成歐姆接觸和肖特基接觸需要特定的金屬體系和濺射/蒸發設備，并經過快速熱退火優化。多層互聯技術也需要精密的沉積和圖形化設備。
6. 檢測與表征：貫穿全程需要各類高精尖檢測設備，如X射線衍射儀（XRD）、原子力顯微鏡（AFM）、掃描電子顯微鏡（SEM）、透射電子顯微鏡（TEM）以及專用的電學參數測試系統，用于監控材料質量和器件性能。

僅上述列舉，就已涉及十數種高度專業化的設備。若算上清洗、量測、封裝測試（碳化硅器件常工作在高電壓、大電流、高溫下，封裝技術也是難點，需要特殊材料和設計）等環節，關鍵設備種類超過22種并不夸張。這些設備不僅單價昂貴（部分單臺價值數千萬人民幣），而且工藝整合和穩定性控制的難度極大，構成了極高的資金和技術門檻。

三、 與照明電器及配套設備的關聯與賦能
盡管挑戰巨大，但碳化硅技術的突破正深刻改變著照明電器及配套設備領域。

1. 驅動電源革命：碳化硅MOSFET和SBD能夠?qū)崿F(xiàn)更高頻率、更高效率的開關。應用于LED驅動電源，可以大幅減小電源中變壓器、電容等無源元件的體積和重量，實現驅動電源的微型化、高效化和高可靠性，特別適合高端商業照明、汽車照明和智能照明系統。
2. 提升系統能效與穩定性：碳化硅器件在高溫下性能衰減小，使得照明系統（尤其是大功率投光燈、工礦燈等）在嚴苛環境下工作更穩定，整體能效更高，壽命更長。
3. 推動智能照明發展：更高效、更緊湊的碳化硅電源方案，為集成復雜的調光、調色、通信（如可見光通信Li-Fi）等智能控制模塊提供了空間和能效基礎，是未來智能照明和物聯網照明節點的關鍵使能技術之一。

結論
碳化硅半導體材料及器件的制造，是一條匯聚了材料科學、精密工程、物理化學等多學科頂尖技術的艱難之路。從“石頭”到“芯片”，跨越了從晶體生長、襯底制備到復雜器件工藝的層層天塹，其背后是數十種關鍵工藝設備的精密協同與極致工藝控制。正是這種極高的難度，使得碳化硅產業具有極高的附加值和技術護城河。而它對照明電器等傳統產業的賦能，則展示了底層核心技術突破如何驅動應用端實現跨越式升級，照亮更加高效、智能的未來。
